BULUŞ PATENT İLANI

Bu buluş, fiziksel nesneler üzerinde görünmez ışık kullanarak gizli bilgi görüntüleme sisteminin (Gizli Görsel Arayüz - GGA) konseptini içermektedir. Sistem, normal gözle görünmeyen ancak özel bir lens aracılığıyla görülebilen dijital bilgi aktarımını sağlamaktadır.

GGA, 1024x1024 çözünürlüklü kızılötesi LED dizisi kullanarak fiziksel nesnelerin yüzeyinde "görünmez ekran" oluşturur. Kullanıcı, dichroic kaplamalı özel bir lens takarak bu gizli bilgileri görebilirken, normal görüşünü de korumaya devam eder. Bu benzersiz yaklaşım sayesinde, bilgi paylaşımında tamamen yeni bir güvenlik ve gizlilik katmanı oluşturulmuştur.

Mevcut artırılmış gerçeklik (AR) sistemleri (Meta Quest, Microsoft HoloLens vb.) dijital bilgiyi kullanıcıya iletmek için gözlük içinde yer alan ekran ve projektörler kullanmaktadır. Bu yaklaşımın önemli dezavantajları vardır:

• Güç Tüketimi: Işık kaynağı ve ekran gözlüğün içinde olduğundan yüksek enerji tüketimi gerçekleşir
• Gizlilik Eksikliği: Gözlüğü çıkaran herkes dijital içeriği görebilir
• Maliyet: Her kullanıcı pahalı bir gözlük/cihaz satın almak zorundadır
• Ağırlık ve Konfor: Ekran ve optik sistemler gözlüğü ağır ve rahatsız edici hale getirir

Ayrıca, fiziksel nesneler üzerinde "görünmez bilgi" paylaşımına olanak tanıyan hiçbir tüketici ürünü bulunmamaktadır. Bu durum, gizli bilgi paylaşımı, eğitim, güvenlik ve eğlence uygulamalarında önemli bir boşluk yaratmaktadır.

İşbu buluş, yukarıda belirtilen teknik problemlere yenilikçi bir yaklaşımla çözüm getirmektedir. Sistemin temel farkı, ışık kaynağının gözlük yerine fiziksel nesnenin kendisinde bulunmasıdır.

Sistem Bileşenleri:

• Görünmez Işık Kaynağı: 1024x1024 kızılötesi (IR) LED dizisi - nesne yüzeyine entegre
• Özel Lens (Gözlük): Dichroic kaplamalı filtre - IR ışığı görünür kıla dönüştürür, normal görüşü korur
• Etkili Menzil: Yaklaşık 1 metre - IR ışığın etkin görüntüleme mesafesi
• Kontrol Sistemi: Arduino veya Raspberry Pi tabanlı mikrodenetleyici

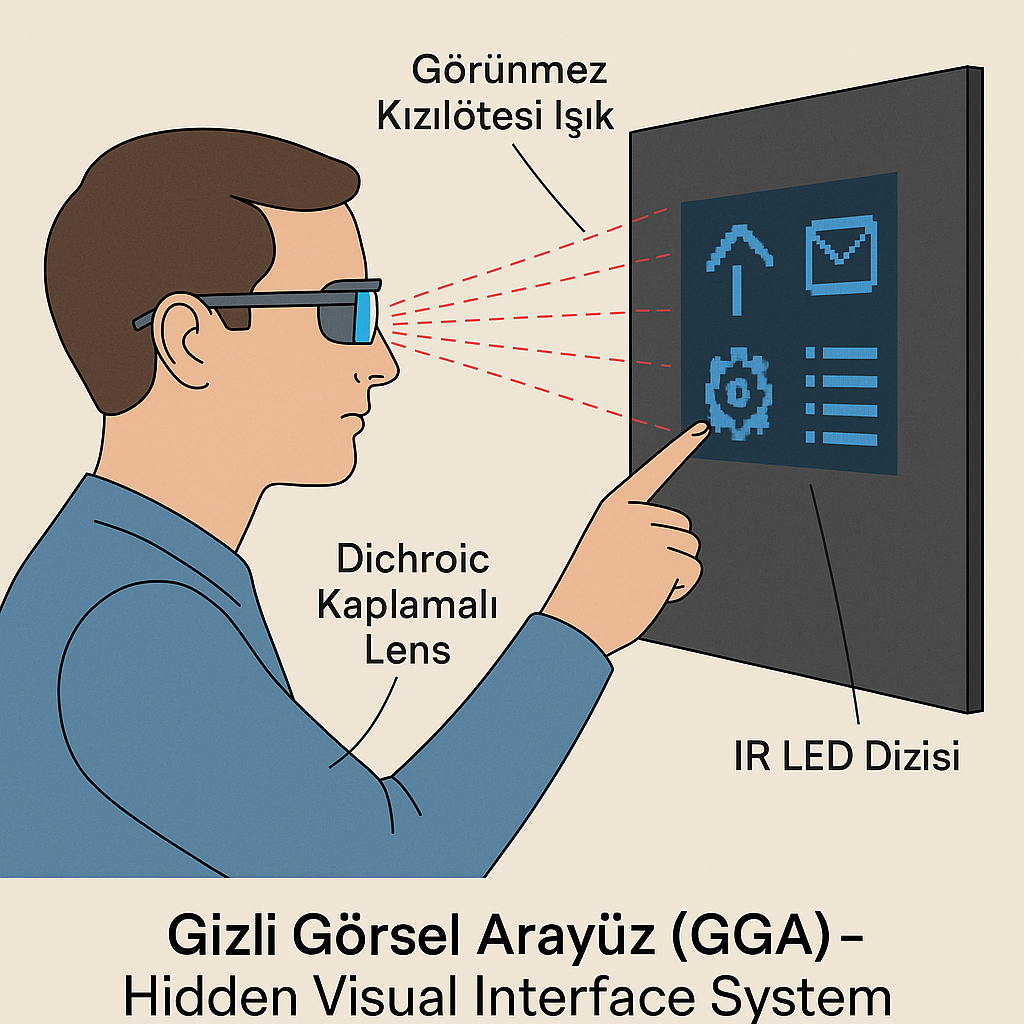

Çalışma Prensibi:

1. Nesne yüzeyindeki IR LED dizisi, gözle görünmeyen kızılötesi ışık yayar
2. Bu ışık normal insanlar tarafından algılanamaz
3. Özel lens takan kullanıcı, IR ışığı görünür ışığa dönüştürerek "gizli bilgiyi" görür
4. Lens, normal görüşü engellemediği için kullanıcı hem gerçek dünyayı hem de gizli bilgiyi aynı anda görür

Buluşun Benzersiz Özellikleri:

• Işık kaynağı harici (gözlük dışında) - düşük güç tüketimi
• Gözlük basit ve hafif - sadece pasif bir filtre içerir
• Gerçek gizlilik - lens olmayanlar bilgiyi göremez
• Doğrudan nesne-yüzey entegrasyonu - herhangi bir fiziksel objeye uygulanabilir

Buluş konusu Gizli Görsel Arayüz (GGA) sistemi, aşağıda detaylı olarak açıklanan bileşenler ve çalışma prensipleri ile karakterize edilmektedir:

1. Işık Kaynağı Sistemi

1.1. IR LED Dizisi: Sistem, 1024x1024 (yaklaşık 1 megapiksel) çözünürlüğünde kızılötesi LED dizisi kullanır. Önerilen dalga boyu 850nm veya 940nm'dir. Bu dalga boyları insan gözü tarafından algılanamaz ancak standart kamera sensörleri ve özel filtrelerle görülebilir durumdadır.

1.2. Işık Yoğunluğu: Her LED'in ışık yoğunluğu, 1 metre mesafede net bir görüntü oluşturacak şekilde kalibre edilmelidir. Menzil sınırlaması, hem güç tüketimini azaltmak hem de gizliliği artırmak amacıyla bilinçli olarak seçilmiştir.

2. Optik Sistem (Lens/Gözlük)

2.1. Dichroic Filtre: Gözlük camında kullanılan dichroic kaplama, kızılötesi ışığı (850-940nm) görünür ışık spektrumuna (genellikle yeşil, 500-560nm) dönüştürür. Bu işlem floresans prensibiyle gerçekleşir.

2.2. Multi-band Geçirgenlik: Lens tasarımı, normal görünür ışığı (400-700nm) engelsiz geçirirken, sadece IR bandını dönüştürür. Bu sayede kullanıcı normal görüşünü korur.

3. Kontrol Sistemi

3.1. Mikrodenetleyici: Arduino Mega, Raspberry Pi Pico veya benzeri bir mikrodenetleyici, LED dizisini kontrol eder. Yüksek çözünürlük için FPGA kullanımı da mümkündür.

3.2. Sürücü Devreleri: 1 megapiksel LED dizisini kontrol etmek için multiplexing tekniği kullanılır. LED sürücü entegreleri (örn. TLC5940, MAX7219 zincirleri) ile verimli kontrol sağlanır.

3.3. Veri İletimi: Görüntülenecek bilgi, USB, Wi-Fi veya Bluetooth üzerinden mikrodenetleyiciye iletilebilir.

4. Fiziksel Uygulama

4.1. Prototip Boyut: 1024x1024 piksel için önerilen panel boyutu yaklaşık 10cm x 10cm'dir. Her LED arası mesafe yaklaşık 0.1mm olmalıdır.

4.2. Nesne Entegrasyonu: IR LED paneli, duvar, masa, küp, kitap kapağı gibi herhangi bir düz yüzeye monte edilebilir. Esnek PCB kullanımı ile kavisli yüzeylere de uygulanabilir.

5. Mevcut Sistemlerden Temel Farklar

Meta Quest / Microsoft HoloLens vs GGA:

• Onlar: Işık kaynağı gözlüğün içinde, dijital görüntü doğrudan göze yansıtılır
• GGA: Işık kaynağı dışarıda (nesne üzerinde), gözlük sadece "şifre çözücü" görevi görür

Benzetme: Mevcut sistemler "projektör gibi" çalışır (ışık gözlükten gelir). GGA ise "görünmez mürekkep gibi" çalışır (bilgi nesnede yazılı, gözlük sadece okur).

• Eğitim ve Öğretim: Sınıflarda öğrencilere gizli bilgi, ipuçları veya ek açıklamalar gösterme. Özel lens takanlar ek materyalleri görebilir.
• Güvenlik ve Gizli İletişim: Güvenlik güçleri, sadece yetkili personelin görebileceği gizli talimatlar ve bilgiler paylaşabilir.
• Oyun ve Eğlence: Kaçış odaları, interaktif oyunlar, gizli görevler. Oyuncular lens takarak gizli ipuçlarını görebilir.
• Müze ve Sergi: Eserler üzerinde görünmez açıklamalar. Ziyaretçiler lens kiralayarak ek bilgilere erişebilir.
• Sanat ve Yaratıcı Projeler: Sanatçılar, normal ve "gizli" katmanlara sahip eserler yaratabilir. İzleyici deneyimi zenginleşir.
• Tıp ve Cerrahi: Ameliyat masası üzerinde cerrahlara görünür, diğer personele görünmez bilgiler gösterilmesi.
• Reklam ve Pazarlama: Markalar, özel lens sahiplerine özel kampanyalar ve gizli mesajlar sunabilir.
• Mimari ve İnşaat: Binalar üzerinde sadece yetkililerin görebileceği teknik bilgiler, kablolama şemaları.
• Hobi ve Maker Projeleri: Arduino/Raspberry Pi topluluğu için eğitici ve eğlenceli bir proje. Düşük maliyetle yapılabilir.
